圓形風管插板閥
產品名稱:
圓形風管插板閥型號:
T303-1 Φ300、T303-1 Φ400、T208-1 200×200×120、T208-1 250×240×160
產品摘要:
圈形插板閥適用于密封性要求較高的除塵和氣力輸送管道。
- 產品描述
圓形風管插板閥用于通風管道密閉性要求一般的平時使用設備相連接，與主體管道和相應的密閉閥門接口管徑相匹配；殼體制作要求為厚度為2毫米的鋼板，與連接厚度為8mm法蘭的接口處用膠墊密封。

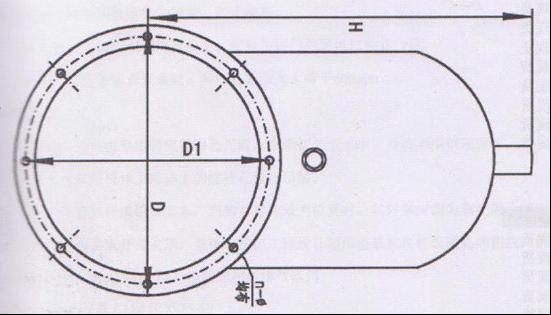

一、產品簡介圈形插板閥適用于密封性要求較高的除塵和氣力輸送管道。閥板用￡=2.0鋼板制造，閥體風管用￡=1.5鋼板制造，如與系統風管壁厚不同時應按設計要求采用。二、結構尺寸圖
規格 D D1 H n-ø DN200 270 250 405 8-9 DN300 385
360 578 9-11 DN400 515 490 773 12-12 DN500 650 622 975 12-14 DN600 750 720 1125 12-13 DN800 950 920 1425 16-17 DN1000 1205 1160 1807 20-18
